Привет друзья, любой инженер знает это чувство: перед тобой сложный, многоэтапный расчет, где каждая цифра имеет критическое значение. Ручная работа требует предельной концентрации, но отнимает часы, а то и дни. Цена ошибки высока, особенно когда речь идет о промышленной безопасности. В моем случае таким вызовом стал расчет общей производительности системы вентиляции для гальванической линии из шести ванн.

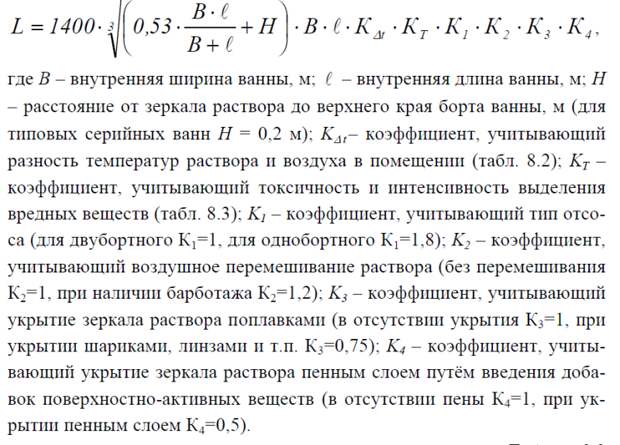

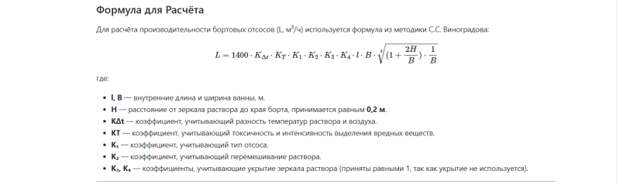

Задача была нетривиальной. Расчеты проводились по сложной методике С.С. Виноградова, требующей учета множества переменных для каждой ванны: габариты, температура раствора, токсичность выделяемых веществ, тип бортового отсоса и наличие перемешивания. Стандартный подход — таблицы, калькулятор и бесконечные перепроверки. Но я решил пойти другим путем: автоматизировать процесс с помощью Python.

Этот пост не просто о том, как я решил конкретную инженерную задачу. Рассказ о том, как я это сделал, привел меня к четырем более глубоким и неожиданным выводам о том, как программирование фундаментально меняет инженерную практику и выводит ее на новый уровень.

Как избежать катастрофических ошибок с единицами измерения

В инженерных расчетах результат не имеет смысла без двух ключевых характеристик: единицы измерения и точности. Мы постоянно имеем дело с метрами, паскалями, градусами Цельсия и килограммами. При ручных вычислениях одна из самых частых и опасных ошибок — это ошибка в преобразовании единиц. Неправильно перевести м3/ч в л/с — и вся система вентиляции спроектирована неверно, что ставит под угрозу здоровье рабочих.

Решение этой проблемы в мире Python — модуль Pint.

Pint трансформирует проверку ошибок из ручного аудита в автоматическую защиту, встроенную в сам процесс расчета.

Его основная функция гениальна в своей простоте: он позволяет «присоединять» единицы измерения к числам и переменным прямо в коде. Вам больше не нужно держать в голове все коэффициенты пересчета.

Например, если вы попытаетесь сложить несовместимые величины, скажем, расстояние с массой (distance+3×ureg.g), программа не просто выдаст неверный результат, она остановится с ошибкой. Pint делает это, потому что понимает физическую размерность каждой величины. Эта проверка происходит на уровне кода, задолго до того, как неверное число попадет в чертеж. В моем кейсе с вентиляцией, где фигурируют м3/ч, ∘C и десятки других величин, Pint гарантировал корректность и надежность каждого шага.

Как найти оптимальное решение, а не любое

Работа инженера редко сводится к поиску одного-единственного рабочего решения. Гораздо чаще наша цель — найти наилучшее (оптимальное) из множества возможных вариантов. Программирование трансформирует нашу цель: вместо того чтобы найти любое рабочее решение, мы получаем возможность найти самое лучшее.

Для решения таких задач существует мощный математический метод — линейное программирование.

Линейное программирование позволяет нам исследовать всё пространство решений, а не только один угол.

Для этого в Python существуют мощные библиотеки, такие как SciPy и PuLP. Они позволяют описать целевую функцию (например, максимизация прибыли или минимизация затрат) и все ограничения (доступное сырье, человеко-часы) в виде математической модели.

Возвращаясь к вентиляции: после расчета требуемого потока воздуха, следующей задачей могла бы стать оптимизация. Как сбалансировать стоимость более мощного вентилятора (капитальные затраты) с эксплуатационными расходами на его работу (операционные затраты)? Линейное программирование позволило бы смоделировать эти компромиссы и найти наиболее экономичное и безопасное решение.

Как создать надежный инструмент для всей команды

Мой первоначальный скрипт решил проблему, но я быстро понял, что одноразовый скрипт — это не инженерный актив. Чтобы сделать его многоразовым и надежным для моих коллег, мне пришлось перенять принципы из профессиональной разработки ПО. Это осознание трансформировало мой подход: от создания хрупкого скрипта «на коленке» к построению надежного инженерного инструмента, которому можно доверять.

Вот несколько ключевых принципов, которые превращают код в промышленный продукт:

• Отказоустойчивость: Если бы данные подгружались из сети, я применил бы автоматические повторные попытки (например, с tenacity). Скрипт не упадет от кратковременного сбоя, а вежливо подождет.
• Конфигурация: Жестко «зашивать» параметры в код — плохая практика. Инструменты вроде pydantic-settings позволяют отделить настройки (размеры ванн, температуру) от логики расчета. Скрипт можно легко адаптировать под новую линию, просто изменив конфигурационный файл.
• Наблюдаемость: Использование структурированных логов позволяет точно отслеживать, что происходит на каждом шаге расчета.

Такой подход превращает одноразовый скрипт в актив, который можно использовать годами, легко поддерживать и которому можно доверять.

Как поделиться решением с теми, кто не программирует

Вы создали полезный скрипт, который экономит часы работы. Но как им воспользоваться вашим коллегам-технологам, у которых не установлен Python и нет навыков работы с командной строкой?

И здесь на помощь приходит фреймворк Streamlit.

Streamlit превращает инженера из одиночного решателя проблем в мультипликатор эффективности для всей команды.

Он позволяет трансформировать скрипты Python в интерактивные веб-страницы. Вы пишете логику расчета, а затем добавляете несколько строчек кода Streamlit, чтобы создать поля для ввода данных, ползунки и кнопки. В результате получается полноценное веб-приложение.

В моем случае с вентиляцией это могло бы выглядеть так: любой инженер-технолог в компании мог бы зайти на внутреннюю веб-страницу, в простом и понятном интерфейсе ввести параметры ванн и, нажав кнопку «Рассчитать», мгновенно получить точный и документированный результат. Это многократно увеличивает ценность работы, делая инструменты доступными для всей компании.

От рутины к надежности

Вернемся к исходной задаче о расчете вентиляции для гальванической линии из шести ванн. Что же дал подход с использованием Python?

1. Автоматизация и Точность: Скрипт корректно применил сложные формулы и коэффициенты для каждой из шести уникальных ванн.
2. Прозрачность: Код стал живой документацией — логика расчета наглядна и легко проверяема в любой момент.
3. Конечный результат: Расчетный суммарный объем отсасываемого воздуха составил 20 050 м3/ч.
4. Инженерная рекомендация: На основе этого точного расчета, с учетом необходимого запаса, была рекомендована к установке система производительностью 21 000 м3/ч.

Данный расчет является основой для последующего аэродинамического расчета сети воздуховодов для определения требуемого давления вентилятора.

Выбор вентилятора по мощности и типоразмеру зависит не только от расхода, но и от полного давления (Pполн​), которое он должен создать, чтобы преодолеть сопротивление всей сети.

Pполн​=∑Pтрение​+∑Pместные​+Pфильтр​+Pскруббер​

Учет геометрии короба и сети

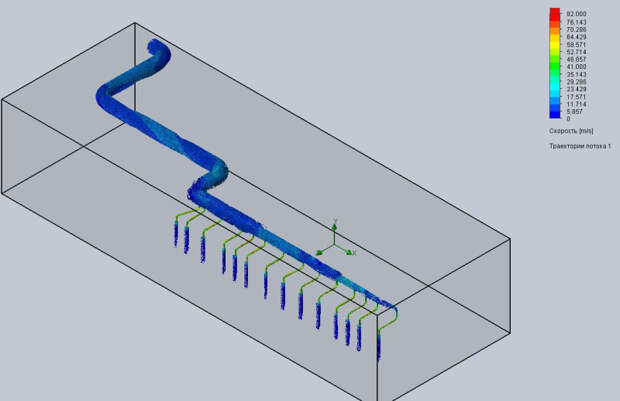

Результаты CFD-моделирования однозначно указывают на работоспособность проекта вентиляционной системы . Геометрия всей сети воздуховодов (короба) определяет полное давление (Pполн​).

1. Протяженность сети: Чем длиннее главный коллектор и ответвления, тем выше потери на трение (∑Pтрение​).
2. Сечения воздуховодов: Сечение подбирается так, чтобы скорость воздуха была оптимальной (обычно V=10 до 15 м/с в главном коллекторе). При большой скорости растет трение и шум.
3. Местные сопротивления: Каждое изменение направления (отводы, повороты), сужение/расширение, тройник, зонт бортового отсоса и, главное, скруббер/фильтр вносят значительные местные потери (∑Pместные​).
4. Скруббер: Установка скруббера (оборудование для очистки агрессивных паров) добавляет наибольшее сопротивление, часто в диапазоне 800 Па до 1500 Па. Это сопротивление является критическим при выборе вентилятора.

Условие опрокидывания потока и статическое давление

Условие "Глобальное среднее статическое давление должно быть ниже атмосферного (101325 Па)" означает, что система работает на разрежение (всасывание), удаляя загрязненный воздух из цеха.

• Назначение: Основная цель вытяжной вентиляции – создание отрицательного статического давления (разрежения) внутри бортовых отсосов и всего гальванического цеха относительно чистой зоны. Это предотвращает опрокидывание потока, то есть выход загрязненного воздуха в рабочую зону.
• Опрокидывание потока возникает, если скорость всасывания в проем бортового отсоса недостаточна, или если вентилятор не может преодолеть сопротивление сети.
• Статическое давление на входе в вентилятор всегда должно быть отрицательным (ниже 101325 Па), поскольку вентилятор "отсасывает" воздух.

Для финального подбора оборудования необходимо учесть возможные потери в сети и наличие оборудования газоочистки.

Первичная проверка была решена не только быстрее, но и с гораздо более высокой степенью надежности, чем при ручном подходе.

В конечном счете, этот проект — прекрасный пример того, как программирование становится неотъемлемой частью инженерной практики. Мы переходим от поиска единичных решений к исследованию всего пространства возможных вариантов, от хрупких ручных вычислений — к надежным и воспроизводимым инструментам, от работы «для себя» — к созданию ценности для всей команды.

Детально ознакомиться с проектом и кодом можно в репозитории на GitHub:
https://github.com/pavel-samuta/engineerminsk/blob/master/projects/Total%20air%20flow%20for%20the%20galvanic%20line.ipynb

Вопрос к читателям: А какая сложная и рутинная задача в вашей работе могла бы быть решена с помощью программирования, чтобы высвободить время для более творческих вызовов? Поделитесь в комментариях!
