AutoCAD — это мощный инструмент, который не ограничивается только своими файлами DWG. Если вы работаете с моделями из других CAD-программ (SolidWorks, Rhino, Blender), вы можете легко интегрировать их в свое рабочее пространство с помощью функции Импорт (Import).
Подготовка перед импортом
Прежде чем открыть сторонний файл, убедитесь, что ваш AutoCAD готов к работе с трехмерной графикой:
- Переключите рабочее пространство. В правом нижнем углу экрана (в строке состояния) выберите «3D-моделирование» (3D Modeling). Интерфейс изменится, и вы увидите все необходимые инструменты для работы с 3D-телами.
- Запустите AutoCAD и создайте новый чертеж.
Пошаговая инструкция: функция «Импорт»
Для открытия файлов сторонних форматов вам понадобится команда IMPORT.
- Перейдите во вкладку «Вставка» (Insert) на ленте.
- В группе «Импорт» выберите команду «Импорт» (Import) или, как вариант, введите команду IMPORT в командной строке.

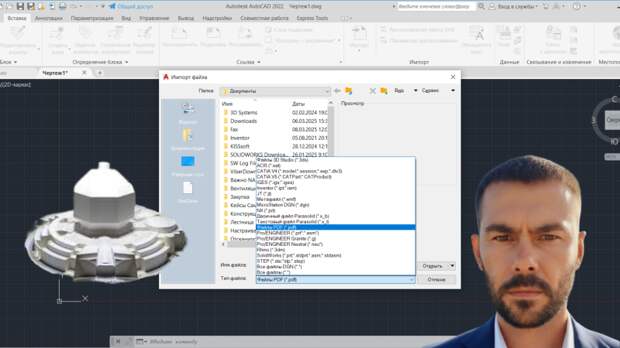

- Откроется диалоговое окно «Импорт файла» (Import File). Здесь вам нужно указать тип файла (например, STL, STEP, IGES и т.д.) в выпадающем списке и найти нужный 3D-файл на вашем компьютере.
- Выберите файл и нажмите «Открыть».
- AutoCAD начнет обработку. Этот процесс обычно происходит в фоновом режиме, чтобы вы могли продолжить работу в программе.
- По завершении импорта вы увидите уведомление. Геометрия будет добавлена в пространство модели, чаще всего в виде блока или 3D-тел.
Какие форматы поддерживаются
AutoCAD (версии 2022-2024) обладает широкой поддержкой индустриальных 3D-форматов. Это означает, что вы можете импортировать модели, созданные практически в любой другой CAD-системе:
- Форматы обмена: Самые надежные для переноса геометрической информации — это STEP (.step, .stp) и IGES (.igs, .iges).
- Твердотельное моделирование: Вы можете работать с файлами ACIS (.sat) и форматами, основанными на ядре Parasolid (.x_b, .x_t), которое используется в SolidWorks.
- Сетки и графика: Для 3D-печати часто используется формат STL (.stl). Для обмена моделями с графическими программами, такими как 3ds Max, подойдут 3DS (.3ds) и FBX (.fbx).
Что делать, если модель не видна или некорректна
Импорт — это не всегда идеальный процесс. Вот несколько шагов для устранения проблем:
Проблемы с отображением
Если модель не появилась сразу после импорта:
- Отцентрируйте: Используйте команду ZOOM EXTENTS (сокращенно: Z, затем Enter, затем E, затем Enter). Это покажет все объекты на чертеже.
- Визуальный стиль: Убедитесь, что вы не в 2D-каркасе. Переключите визуальный стиль на «Концептуальный» (Conceptual) или «Реалистичный» (Realistic) во вкладке «Вид» (View).
Масштаб и редактирование
Часто модели из других систем могут импортироваться слишком большими или слишком маленькими:
- Проверка масштаба: Измерьте элемент модели командой DIST. Если размер не соответствует ожидаемому, используйте команду МАСШТАБ (SCALE) для корректировки.
- Редактирование: Импортированная модель, как правило, является блоком. Чтобы начать редактировать ее как полноценное 3D-тело, разбейте блок командой РАЗНЕСТИ (Explode).
- Очистка: После разбиения могут появиться дублирующиеся линии на ребрах 3D-тел. Чтобы навести порядок, используйте команду OVERKILL (Удаление повторяющихся объектов).
Используя эти простые шаги, вы сможете без проблем интегрировать любые 3D-модели в свой проект AutoCAD.
